Z字提升机
输送设备

Z字提升机

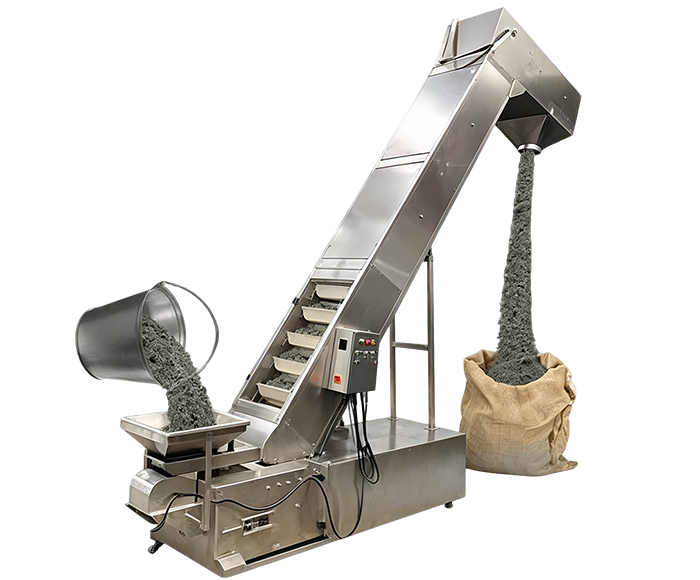

Z 字提升机(又称 Z 型提升机、Z 型斗提机)是一种水平 - 垂直 - 水平组合的连续输送设备,因物料轨迹呈 “Z” 字形得名,核心用于颗粒、粉末、小块状散料或箱式 / 托盘件货的高效垂直升降,兼具空间省、密封好、不破料等优势,广泛适配食品、化工、建材、医药、粮油等行业。

产品介绍

Product Introduction
Z 字提升机(又称 Z 型提升机、Z 型斗提机)是一种水平 - 垂直 - 水平组合的连续输送设备,因物料轨迹呈 “Z” 字形得名,核心用于颗粒、粉末、小块状散料或箱式 / 托盘件货的高效垂直升降,兼具空间省、密封好、不破料等优势,广泛适配食品、化工、建材、医药、粮油等行业。


工作原理

Working Principle
设备整体为闭环循环输送结构,物料沿 Z 形轨迹完成低位进料、垂直提升、高位出料,全程连续运转。
进料阶段:物料从底部水平进料口进入,运转的料斗顺势舀取物料,流入式取料方式可避免物料撞击、破碎。
垂直提升:电机经减速机驱动链条 / 皮带运转,载料料斗沿垂直段平稳上行,实现物料高度提升。
转向卸料:运行至顶部转向轮处,料斗随轨道翻转,物料依靠自重滑落,从高位水平出料口排出。
循环复位:卸料完成后,空料斗沿机身另一侧下行,回到底部进料端,持续循环作业。
整机配备张紧、逆止装置,可防止链条松动、设备倒转,保障运行稳定。


特点及优势

Features & Advantages
01

结构紧凑,占地面积小,适配各类狭小车间、流水线布局

02

全封闭设计,有效阻挡粉尘外扬、物料撒漏,防尘防污染。

03

运行平稳,运转噪音低、震动小,启停顺滑。

04

适配性强,可实现低位进料、高位出料进出料角度均可定制。

05

材质多样,可选碳钢喷塑、304/316 不锈钢、食品级配件

06

防护完善,防倒转、防脱链,运行安全可靠。

技术参数

Technical Parameters
1.我司可根据客户实际使用需求,定制设计各类特殊规格型号产品。
2.本公司保留对设备技术参数及外形尺寸的修订权限,产品具体规格请以实物为准。


应用领域

Application Field
食品:粮食、坚果、休闲食品、调味品输送提升。 化工:颜料、填料、化肥、树脂粉等颗粒 / 粉料输送。 建材:水泥、石灰、砂石、干粉砂浆等散料提升。 医药:药片、胶囊、颗粒剂等易碎物料无尘输送。 粮油:大米、小麦、玉米等谷物提升入仓。
